- Etinde domeniul de capacitate şi de factor de disipaţie (factor de putere)
- Capabil de a acorda capacităţi de până la 1µF la 10 kV

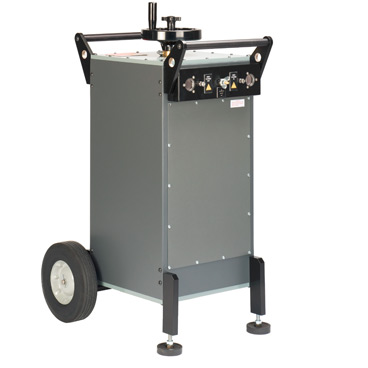

- Roată de acordare cu acționare manuală
- Leră de interstiţiu a miezului care indică poziţia mizului bobinei
- Roţi mari şi mâner pentr a asigura un transport uşor
Bobina de rezonanță este un accesoriu pentru utilizare împreună cu trusa semiautomată de test a capacității și a factorului de disipaţie cu 12 kV sau cu trusa automată (seria DELTA) de test a factorului de putere pentru izolație.
Bobina de rezonanță este utilizată pentru a extinde domeniul de capacitate al acestor truse de măsură și nu poate fi utilizată cu trusa standard de test de capacitate și factor de disipaţie de 12 kV.
Bobina de rezonanță este conectată în paralel cu sursa de alimentare internă a trusei de test. O roată de reglare manuală cu manivelă de pe bobina de rezonanță variază inductanţa pentru a acorda circuitul paralel pentru un curent de sarcină minim.
Atunci când este utilizat cu trusa de test semi-automată de capacitate extinsă şi factor de disipaţie de 12 kV sau cu seria DELTA, bobina de rezonanță va extinde puterea de scurtcircuit a sursei de alimentare de la 200 mA la 4 A. Această capacitate este adecvată pentru testare capacităților de încărcare de până la 1 μF la 10 kV.
